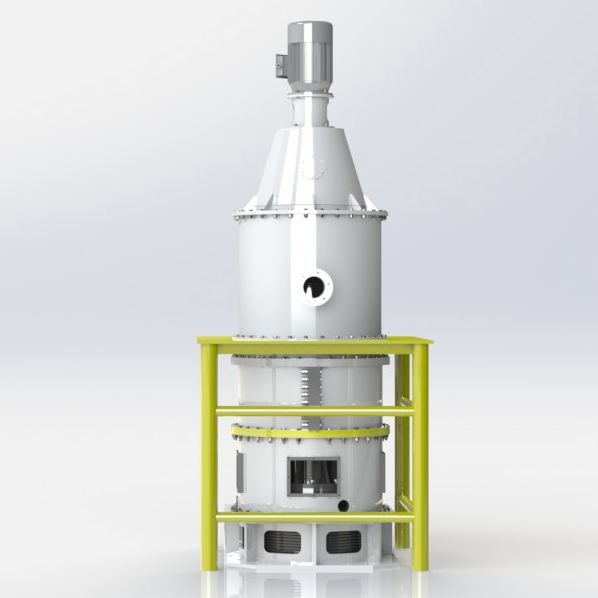

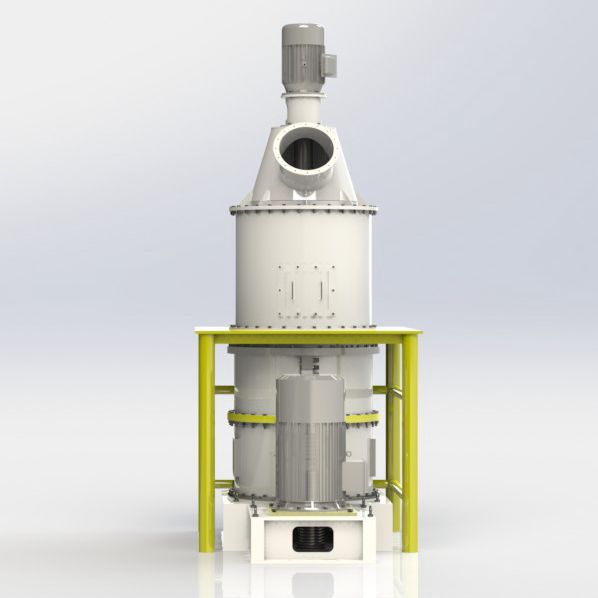

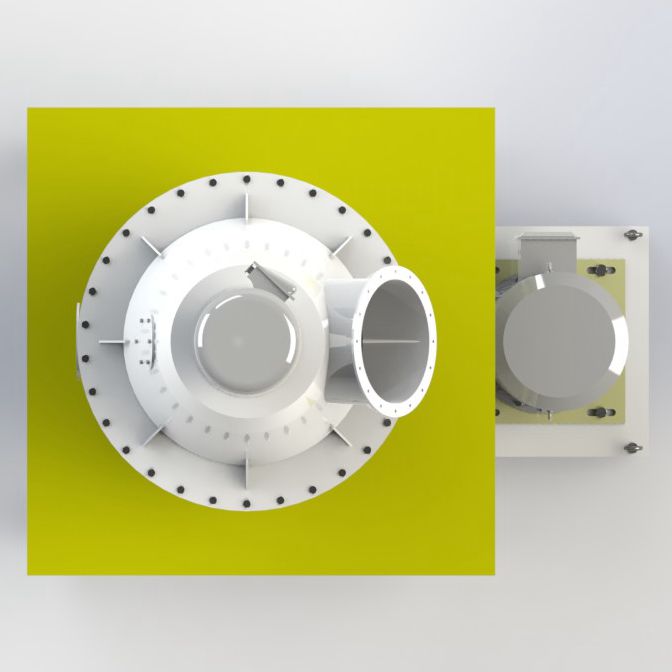

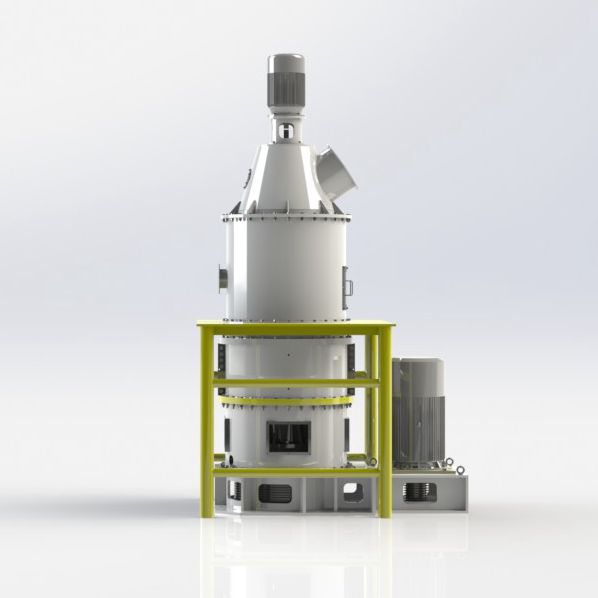

VSHM新型环辊磨

VSHM系列新型环辊磨,是东莞市五全机械有限公司借鉴国内外同类型环辊磨粉机,并结合自身在使用该类型磨粉机加工粉体过程中遇到的实际问题,而研发的一款更具有实用性、产量更大、耐磨件使用寿命更长的环辊磨设备,不需要烘干系统,即可研磨水分达8%以下的各类合格的非金属矿粉体物料。

135 8081 3335
0769-8298 8100
  • 产品介绍
  • 应用范围
  • 技术规格
  • 工作原理
  • 产品优势

VSHM系列新型环辊磨,是东莞市五全机械有限公司借鉴国内外同类型环辊磨粉机,并结合自身在使用该类型磨粉机加工粉体过程中遇到的实际问题,而研发的一款更具有实用性、产量更大、耐磨件使用寿命更长的环辊磨设备,不需要烘干系统,即可研磨水分达8%以下的各类合格的非金属矿粉体物料。

该系列环辊磨可加工大理石、方解石、石膏、重晶石、滑石、叶腊石、高岭土、膨润土、伊利石、蛭石、海泡石和钾矿石等各类矿石。成品粉体细度在 600~ 3000目之间。

型号 & 参数指标

VSHM-968

VSHM-988

VSHM-998

进料颗粒尺寸(mm

≤20

≤20

≤20

入料水分(%)

≤8%

≤8%

≤8%

装机功率

主机

37~45

45~75

132~185

分选机

7.5~15

11~18.5

11~30

风机

30

30~55

45~75

进料机

1.1

2.2

2.2

出料螺旋

1.1

2.2

2.2

使用压缩空气量 M3

1~2

1~2

2~3

产量(t/h

600

1.6~1.9

2.3~2.5

4.2~4.5

800

1.1~1.3

1.9~2.4

3.9~4.3

1250

0.9~1.2

1.5~1.9

2.5~2.6

1500

0.7~1.0

1.1~1.3

1.8~2.2

1800

0.6~0.8

0.9~1.1

1.5~1.9

2500

0.4~0.6

0.8~1.0

1.3~1.5

3000

0.7~0.9

0.8~1.0

1.4~1.6

环辊磨采用冲击、挤压、研磨的原理对物料进行粉碎,安装在转盘上的磨辊与销轴之间有很大的活动间隙。当转盘随主轴公转时,磨辊受离心力的作用甩向磨环,并压紧磨环内壁又围绕销轴自转, 物料通过磨辊与磨环的间隙时, 受到磨辊的冲击、挤压、研磨而粉碎。粉碎后的物料在重力作用下,落到甩料盘而被甩至研磨设备的最下层,并被负压气流带入分级室进行分级,合格细粉通过分级轮进入脉冲收尘系统收集,粗料直接被打落至研磨盘,重新落入粉碎室进行粉碎。转盘为上下多层分布。因此,物料被充分粉碎,达到理想的产品细度。

1、采用PLC控制的恒温系统,使研磨的重晶石可以不用常规的烧煤烘干,可节省大量烘干费用,极大地节约了成本并增加了利润。

2、因采用恒温控制系统,并且改进了流程设计,是五全智能环辊磨可灵活地添加各类助剂,使粉体的应用范围大为拓展。

3、辊珠、销钉、支架采用立磨铸造件材料制作,使用寿命由目前通用型环辊磨连续研磨1800~2500目重晶石粉(酸洗矿)的11~18天增加到35天左右,达到实际生产天数,控制系统自动提示要更换耐磨件。减少维修时间并增加使用寿命,极大提高了制粉工厂的利润空间。

4、采用立磨铸造件的铸造技术,使本司的智能环辊磨的磨耗降低,并通过多道除铁装置,使研磨后的粉体杂质含量降低。并使研磨的粉体白度不降低,改变了以往通用型环辊磨磨粉降低白度的缺点。

5、采用改进的、更合理的立体设计,一改以往通用型环辊磨低、矮的缺点,本司的智能环辊磨可以无缝衔接自动打包机,改变了以往人工打包的低效率操作,既提高打包效率,也降低人工成本。

6、采用触屏式PLC控制系统,既可实时监控各部位的温度、压力、电流、风速,使操作更加便捷化、直观化,减少以往全靠操作工经验操作、次品率居高不下的弊端。

7、本司智能环辊磨加装三十秒不进料自动停机的控制系统,使传统环辊磨因突然停机而出现大颗粒的状况被杜绝。

8、采用更合理的流道设计和分级技术,与同样的设备相比产量提高。
